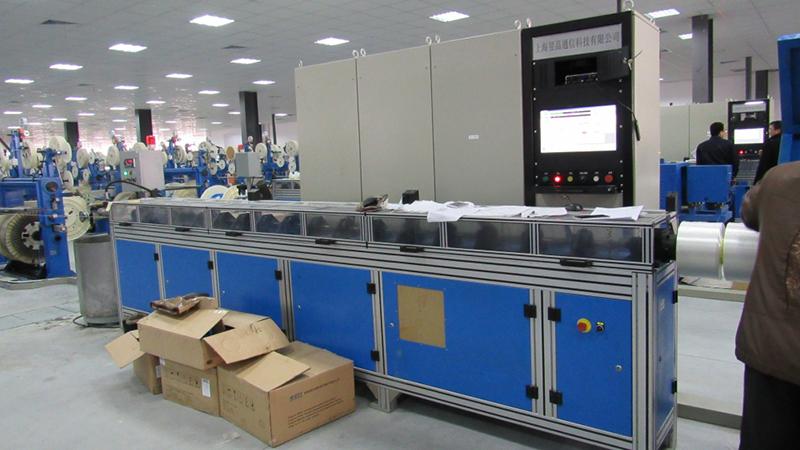

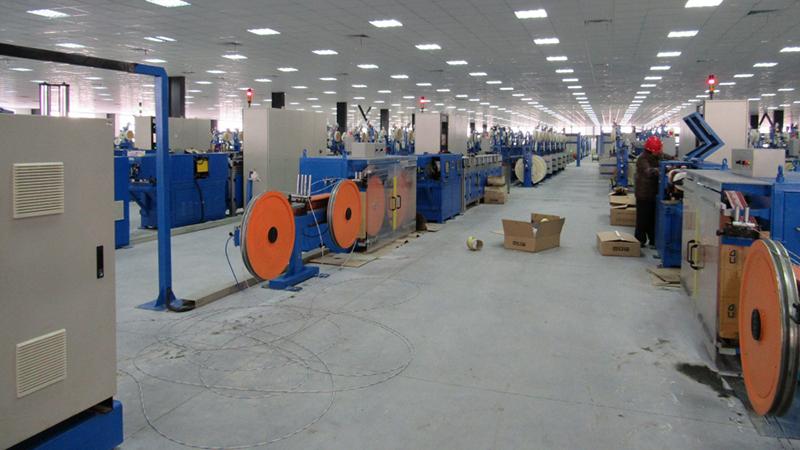

خط تجديل الكابلات الضوئية
خط الإنتاج استخدم لتصنيع خط تجديل الكابلات الضوئية SZ. تصميم خط التجديل هذا استخدم للتجديل الطبقي للألياف البصرية بنظام التحكم في الشد ذو الدقة العالية. المتغيرات للمكونات يمكن ضبطها والتحكم فيها بواسطة المشغل وشاشة اللمس HMI. مسار المواد موجهة بدقة. كل موضع جهز بذراع راقصة مضبوطة مسبقاً بالهواء المضغوط وتقلل الاحتكاك للمحافظة على قوة الشد المضبوطة مسبقاً أثناء هذه العمليات.
الخصائص| أقصى قطر خارجي بعد التجديل | Ф25mm |
| قطر الأنبوب غير المحكم | (منФ1.5 إلىФ3.0)مم |
| سرعة الإنتاج | 80 م\دقيقة |
| طول خطوة التجديل | (من 45 إلى 500) مم |
| زاوية التجديل لـ SZ | (من 4 إلى 16)π |
| سرعة دوران التجديل لـ SZ | أقصى سرعة 1600 لفة لكل دقيقة |
| سرعة دوران الفتل المتوازن | أقصى سرعة 4000 لفة لكل دقيقة |
| خطوة التجديل | (15إلى 80) مم |
| طول خط الإنتاج | أقل من 50 متر |
| الإنحراف | أقل من أو تساوي 2‰ |
| الفقودات الإضافية | أقل من أو تساوي 0.02 ديسيبل\كم |
| القدرة الكلية | 50 كيلو فولت أمبير |
| معدل ضغط الهواء المضغوط | من 0.5 إلى 0.6MPa |
| إتجاهات التشغيل | حامل الإرسال – حامل الاستقبال |

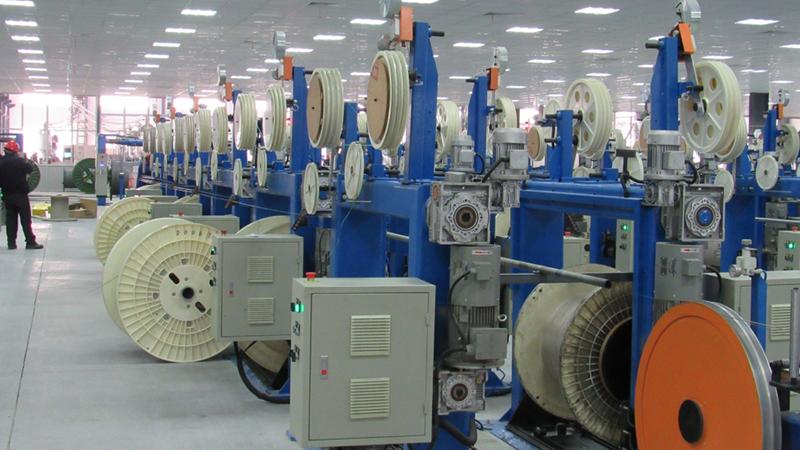

- ماكينة حامل الإرسال الآلي من النوع القنطريФ1250 مم
- بكرة الشد المزدوجة من النوع الأفقيФ800 مم

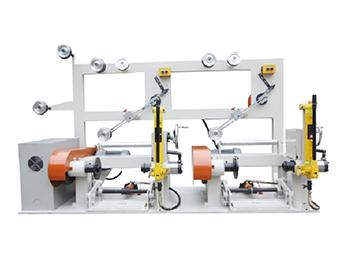

- وحدة حامل الإرسال لأنبوب مانع الارتداد Ф800 مم
- وحدة حشو FRP
- وحدة تجديل SZ (نوع تفاضلي)
- وحدة الفتل المركزية المزدوجة
- عزم مقاومة الضغط
- وحدة السحب المزدوجة Ф800 مم (تشمل العداد)
- عجلة الشد المزدوجة الأفقية Ф800 مم

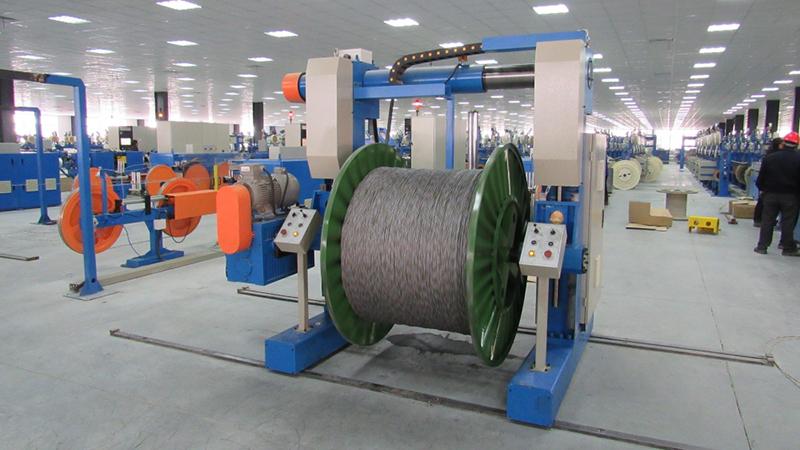

- ماكينة التصفيف لحامل الاستقبال لمدخل قضيب التوجيه الأرضية 1600
- نظام التحكم الكهربائي
