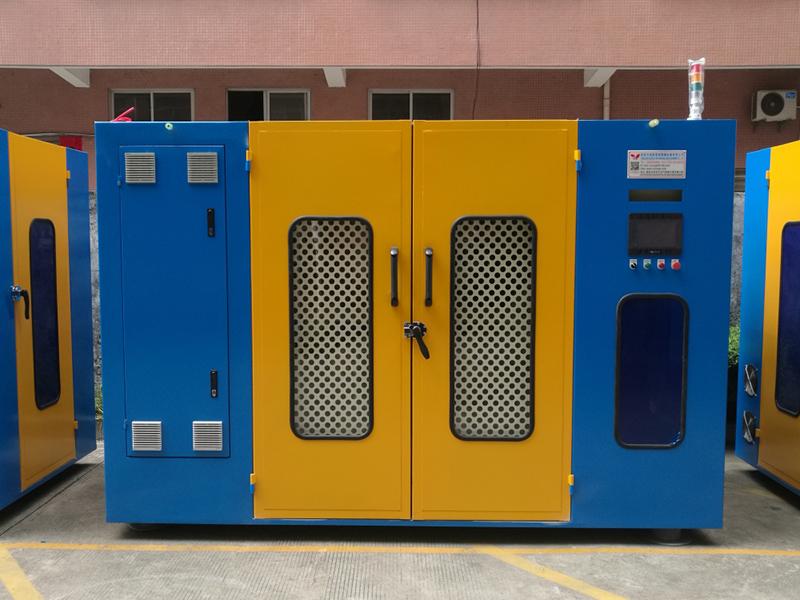

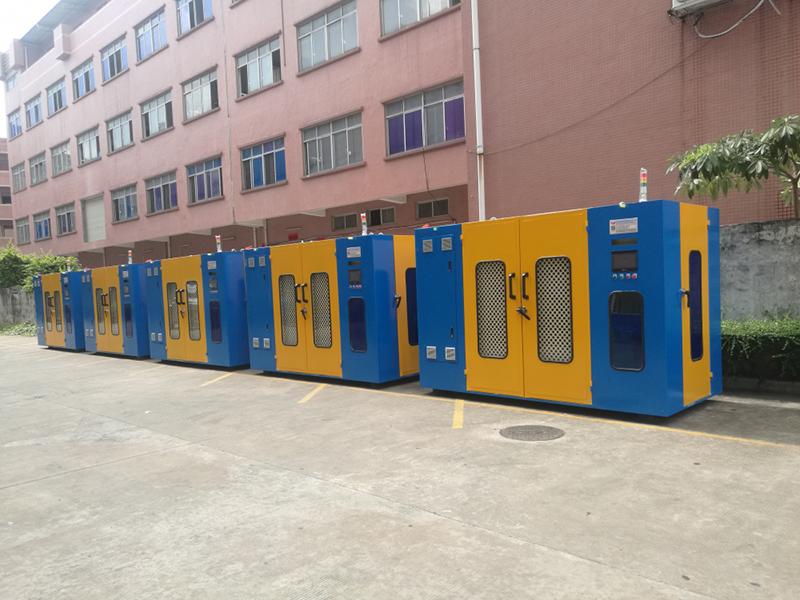

ماكينة تصنيع الأسلاك المزدوجة المجدولة قابلة للتطبيق لغرض جدولة كابلات الشبكات المحلية LAN(كابل CAT5، كابل CAT5E، كابل CAT6، كابل CAT7)، تركيب أسلاك قلب الكابل، كوابل الاتصالات، الخ. هذه المعدة لديها طبقتين من البكرات بقطر 630 مم. هذا الطراز من الماكينات مجهز ذاتياً بوظيفة التجديل العكسي وكنتيجة لذلك لن يكون هناك حاجة لإضافة ماكينة التجديل العكسي.
الشكل بعد التجديل

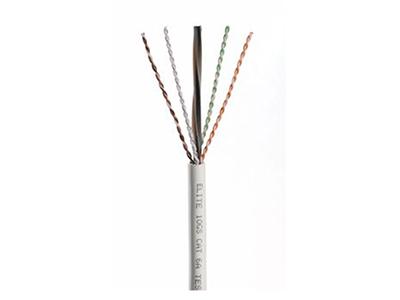

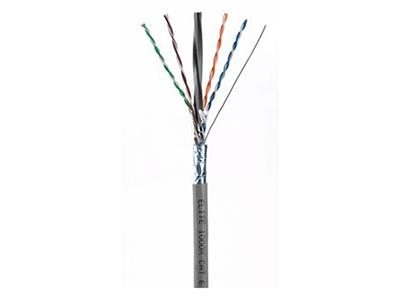

كابل CAT5، كابل CAT6

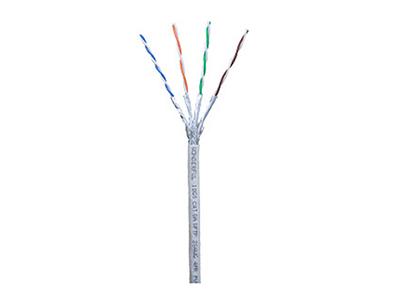

كابل CAT5، كابل CAT6

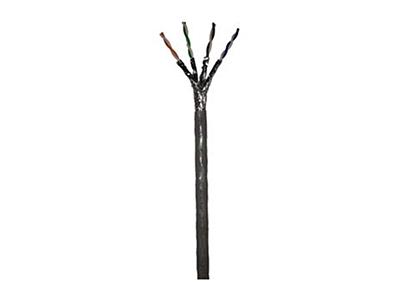

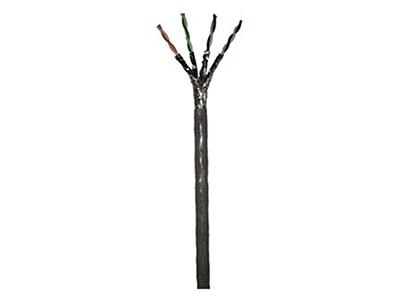

كابل CAT7
كابل CAT7
المواصفات
قطر السلك الأحادي: أقصى قطر 1.5 مم
سرعة الدوران: أقصى سرعة دورانية 2000 لفة لكل دقيقة (6000TPM)
سرعة خط الإنتاج: أقصى سرعة 120 متر لكل دقيقة
معدل التجديل العكسي: من 0 إلى 100 %
مدى الخطوة: من 10 إلى 60 مم
سماحية الخطوة: ±2%
قياس بكرة الإرسال: 630 مم
قياس بكرة الاستقبال: 630 مم
القدرة الرئيسية: 7.5 كيلو وات
التفاصيل
بكرة بطبقتين

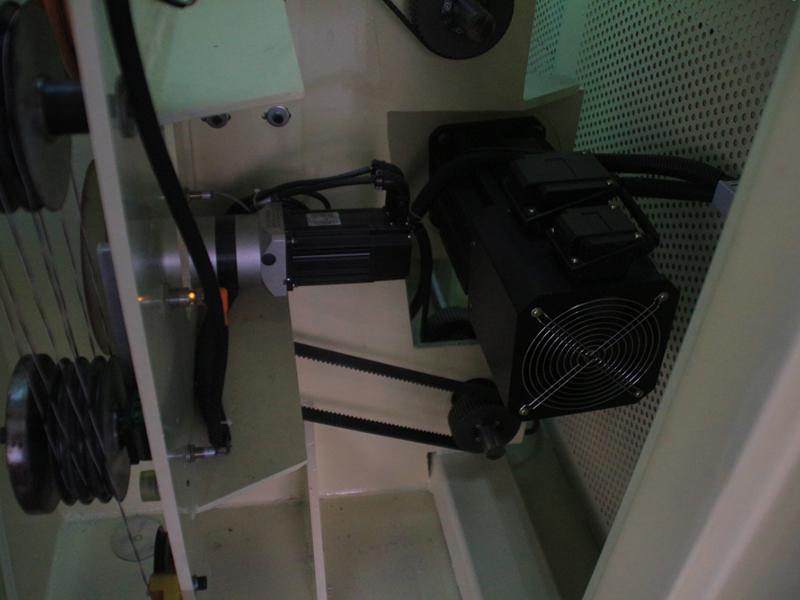

محرك سيرفو يتحكم في تجديل الأسلاك

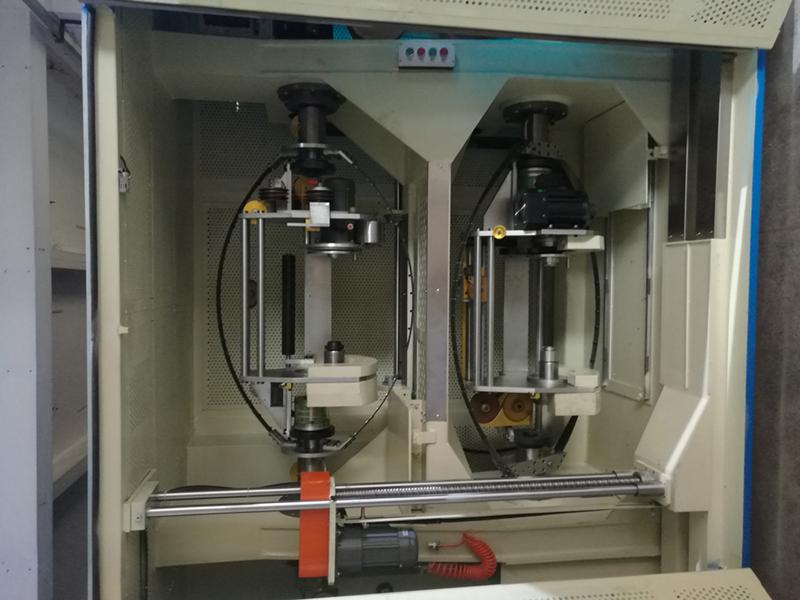

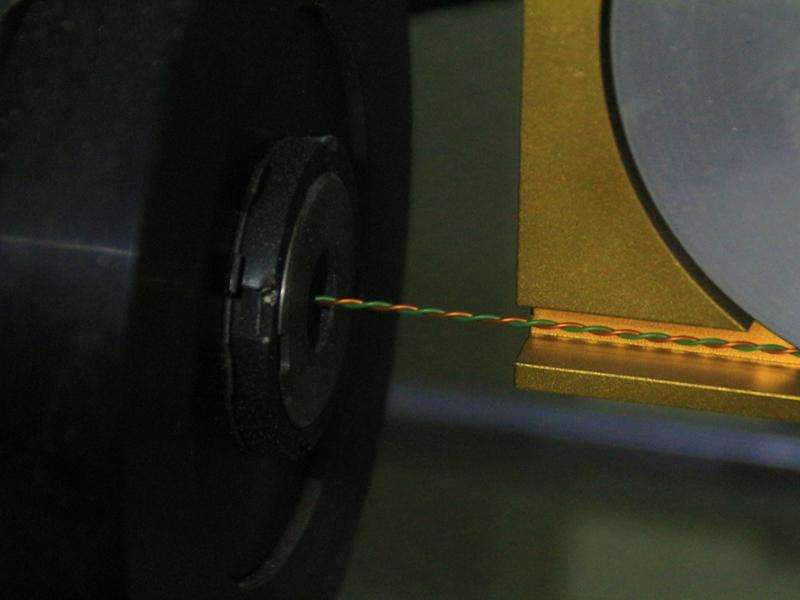

تفاصيل عملية التجديل
تفاصيل حامل الاستقبال
الخصائص
1. معدل التجديل العكسي يمكن ضبطة بمدى من 0 إلى 100 ، لذلك تلك الخاصية للسلك تحقق المتطلبات للنوع 5، 6 و 7.
2. ماكينة تصنيع الأسلاك المزدوجة المجدولة تعتمد تصميم التجديل الثلاثي وبسرعة أكبر بمعدل 1.5 مرة من ماكينة التجديل المزدوجة العادية، بينما معدل التجديل العكسي 33 %.

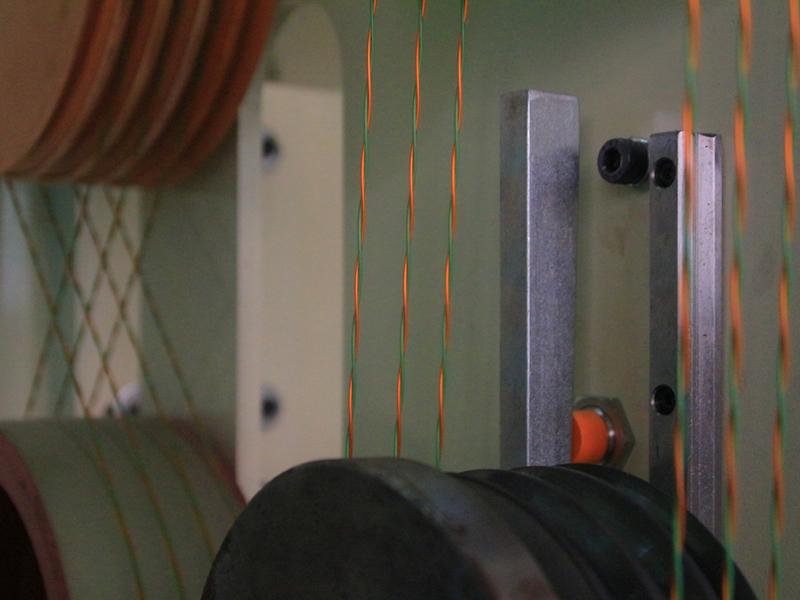

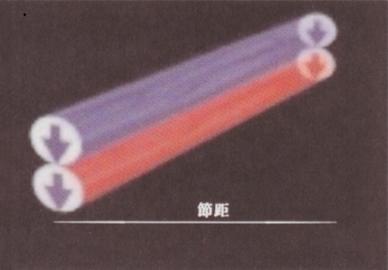

الخط الأحادي لبكرة حامل الإرسال

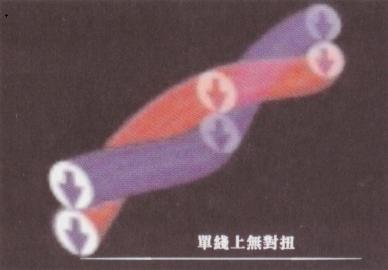

المنتج بعد حامل الإرسال

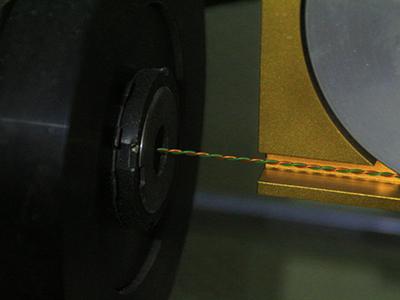

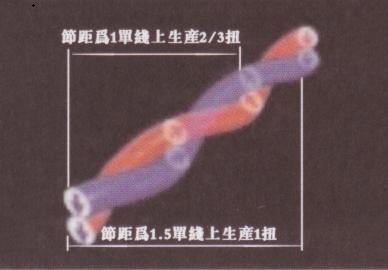

الجدولة الثلاثية النهائية
3. طبقتي البكرة المزدوجة، أسرعة بمرة واحدة من ماكينة التجديل المزدوجة للخط الأحادي. هذا النوع التصميم الركيبي يساعد على التقليل من مساحة الأرضية.
4. الشد لخط حامل الارسال يتم التحكم فيه بالكامل عن طريق قوة الشد. وحدة التحكم الثابت تستمر في الحفظ على البكرة عندما تكون فارغة إلى أن تلف بالكامل.
5. سرعة التجديل السريع. أقصى سرعة تصل إليها الماكينة هي 6000TPM لكل دقيقة. السرعة أسرع بنسبة 50 % من ماكينة التجديل التقليدية.
6. معدة التجديل المزدوجة للكابل تكامل بشكل ذاتي عملية التجديل العكسي والوظيفة المزدوجة لتفادي الجدولة الذاتية عندما يقوم بتجديل موصلين وهي عملية أفضل مقارنة بماكينة التظفير العكسي العادية + وحد التجديل. هذه الماكينة تتميز بالتركيب التصميمي المحكم مع نصف القياس للماكينة التقليدية، توفر بفاعلية الفراغ في موق المصنع.
7. استهلاك الطاقة المنخفض، القدرة الكلية للمعدة 15 كيلو وات، وهي ثلث القدرة مقارنة بمكاتينة التجدولة العكسية العادية، كذلك تقلل تكلفة الإنتاج بشكل كبير.
8. سهلت التشغيل، وسرعة الخطة عالية.
9. الماكينة تعتمد نظام التحكم PLC للضبط الأوتوماتيكي لحزمة السلك المجدول عن طريق محرك السيرفو، استبدال الترس المغزلي غير ضروري، التشغيل بدقة أكثر.
