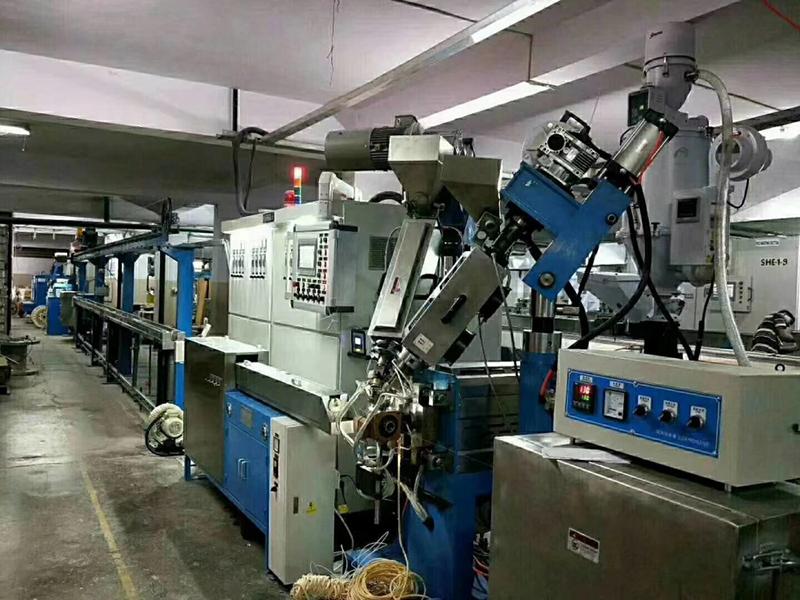

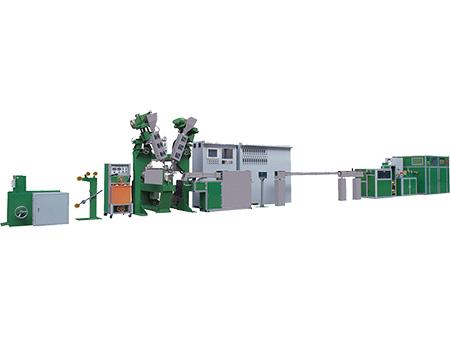

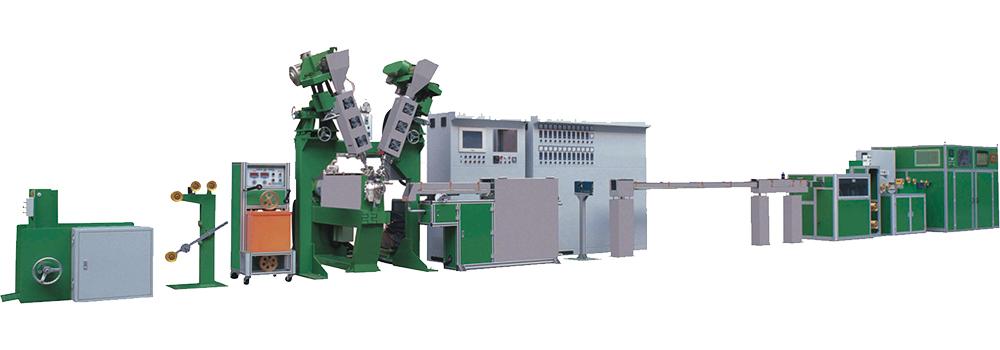

خط بثق عوازل الكابلات بـ 3 طبقات

السلك الأحادي المعزول للأنواع السبعة من كابلات الشبكات تم بثقها عن طريق مواد التشكيل باستخدام تركيبة الرغوة الفيزيائية بالبثق المشترك بثلاث طبقات (skin-foam-skin) والتي حالياً تعتبر من أفضل عليات بثق الأسلاك. باستخدام المادة العازلة الرغوية، والتي تجعل من الاتصالات في هذا الوقت تقلل من تكاليف الأسلاك والكوابل مقارنة بالكابل المصمت.

قلب السلك المعزول المصنع بتقنية البثق لثلاث طبقات، تحقق " الطبقة الخارجية + رغوة PE + الطبقة الداخلية " . مواد العزل للكابل، ورغوة PE مناسبة لبثق سبعة أنواع من كابلات الشبكة وكابل التردد العالي مثل الكابل الأحادي.

• المادة القابلة للتطبيق: رغوة PE
• طريقة العزل: البثق المشترك بثلاث طبقات
• درجة الرغوة: 35 %
• السماحية السعوية: ±1PF
• سماحية قطر السلك: ±0.01
• نسبة الطول إلى قطر اللولب: 28:1
• معدل الضغط اللولبي: من 3.0 إلى 3.2
• قطر الموصل: من 0.15 إلى 0.5 مم
• القطر الخارجي للعازل: من 0.5 إلى 1.5 مم
• أقصى سرعة للخط: 500 متر\دقيقة

1. ماكينة حامل الإرسال بالتدوير 500 مم
2. منصة التسوية (تقويم)
3. ماكينة التسخين الأولي للنحاس
4. آلة بثق الطبقة الداخلية 30 مم
5. آلة بثق رغوة PE 50 مم
6. ماكينة بثق الطبقة الخارجية 35 مم
7. الرأس العرضي (طربوش الوصل)
8. خزان الماء الدافئ ثابت التداخل (ثابت تلسكوبي)

9. خزان ماء التبريد
10. جهاز الشد للسلك (رحوية)
11. آلة لف الكابل
12. جهاز اختبار السعة الكهربائية
13. جهاز قياس القطر
14. جهاز اختبار الشرارة
15. جهاز تدوير البكرة المزدوجة الآلي
16. خزانة التحكم الإلكتروني
