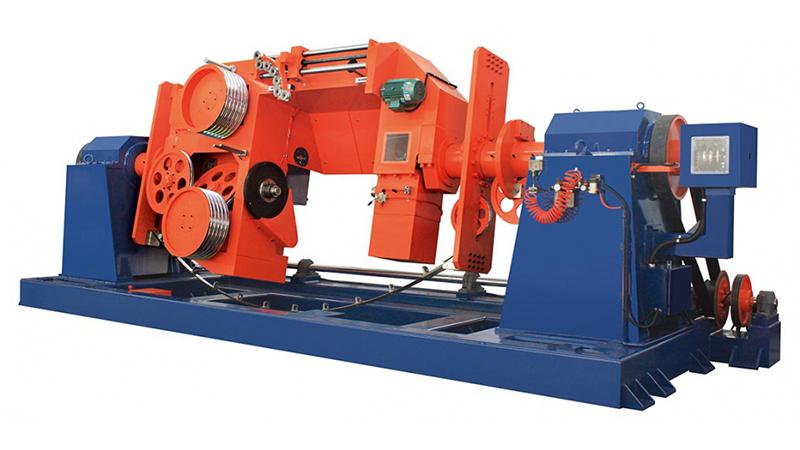

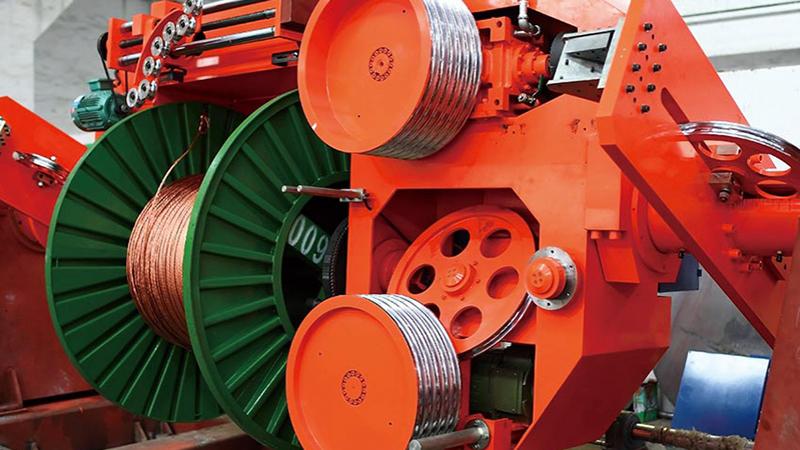

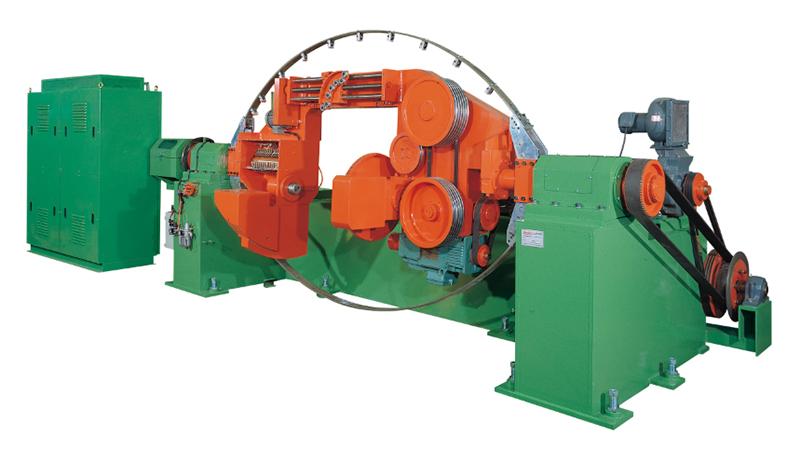

ماكينة تجديل أسلاك الأزواج المفتولة، ملف سلك، 1250 إلى 1600مم
ماكينة تجديل أسلاك الأزواج المفتولة مناسبة لجدولة أسلاك النحاس، أسلاك الألمنيوم وسلك قلب المعزول (المغلف) بمساحة مقطع كبيرة. الماكينة لديها بكرة حامل الإرسال بمدى قطري يتراوح من 1250 إلى 1600 مم.
الخصائص- إتجاه الجدل: S\ Z
- نظام التحكم الإلكتروني: PLC+ HMI
- آلية قفل بكرة حامل الاستقبال: آلية الهواء المضغوط
- ضبط خطوة التجديل عن طريق الإدخال لنظام PLC والضبط الأوتوماتيكي.
- آلية تحريك البكرة إلى أعلى وأسفل: آلية التحكم الإلكتروهيدروليكي
- المكبح: آلية الكبح بالهواء المضغوط
| الموديل | 1250 | 1600 |
| قطر بكرة حامل الاستقبال | 1250 مم | 1600 مم |
| مساحة مقطع التجديل (مم²) | 95 مم² | 185 مم² |
| قطر المجدول (مم) | أقصى قطر 12 مم | أقصى قطر 18 مم |
| قطر سلك النحاس الداخل (مم) | من 1.0 إلى 3.2 مم | من 1.0 إلى 3.2 مم |
| قطر فتحة دخول الكابل المعزول (مم) | من 2.0 إلى 4.0 مم | من 2.0 إلى 6.0 مم |
| سرعة الخط (متر\دقيقة) | أقصى سرعة 150 م\دقيقة | أقصى سرعة 150 م\دقيقة |
| خطوة الجدل (مم) | من 35 إلى 350 مم | من 35 إلى 350 مم |
| سرعة الدوران (لفة لكل دقيقة) | أقصى سرعة 800 لفة لكل دقيقة | أقصى سرعة 500 لفة لكل دقيقة |
| وزن كرسي تحميل البكرة (كجم) | 2500 كجم | 5000 كجم |
| قدرة المحرك الرئيسي (ك.وات) | 45 ك.وات | 55 ك.وات |
| محرك الرحوية (طنابير) (ك.وات) | محرك سيرفو 30 ك.وات | محرك سيرفو 55 ك.وات |
| قطر قرص عجلة الرحوية (مم) | 500 مم | 700 مم |
| محرك حاكل الاستقبال (ك.وات) | محرك سيرفو 7.5 ك.وات | محرك سيرفو 7.5 ك.وات |
| محرك التصفيف (ك.وات) | 0.75 ك.وات | 1.00 ك.وات |
