خط سحب الأسلاك وبثق عازل الكابلات الكهربائية

خط سحب الأسلاك وبثق عازل الكابلات الكهربائية هو معدة للبثق، بحيث تقوم ببثق سلك الفولاذ السميك إلى قلب السلك، بحيث تشمل سحب السلك (Wire drawing) والبثق للمواد العزلة. ماكينة بثق قلب السلك تحقق سحب سلك النحاس وبثق المادة العازلة PE بعمليات متعاقبة، سلك القلب يكون أكثر موصلية بعد تشكيل الكابل والموصل ليس من السهل تضرره. خط سحب الأسلاك وبثق عازل الكابلات الكهربائية مناسب لكابل المجموعة 5 (cat5) وكابل المجموعة 6 (cat6) وكابل الاتصالات.

• قطر السلك الداخل: (الأقصى φ3.00 مم)
• قطر السلك الخارج: من φ0.4 مم إلى φ0.9 مم
• المواد العازلة: HDPE\ LDPE
• سمك الطبقة العازلة: من 0.15 مم إلى 0.4 مم
• القطر الخارجي: من 0.6 مم إلى 1.5 مم
• سرعة الخط: الأقصى: 1500 متر \دقيقة
• اتحاد مركز العازل: أكبر من أو تساوي 95 %
• إنحراف القطر الخارجي للعازل: ±0.005 مم
• إنحراف القطر الخارجي للموصل: ±0.002 مم
• معدل إستطالة سلك النحاس بعد التلدين: من 18 إلى 25 %

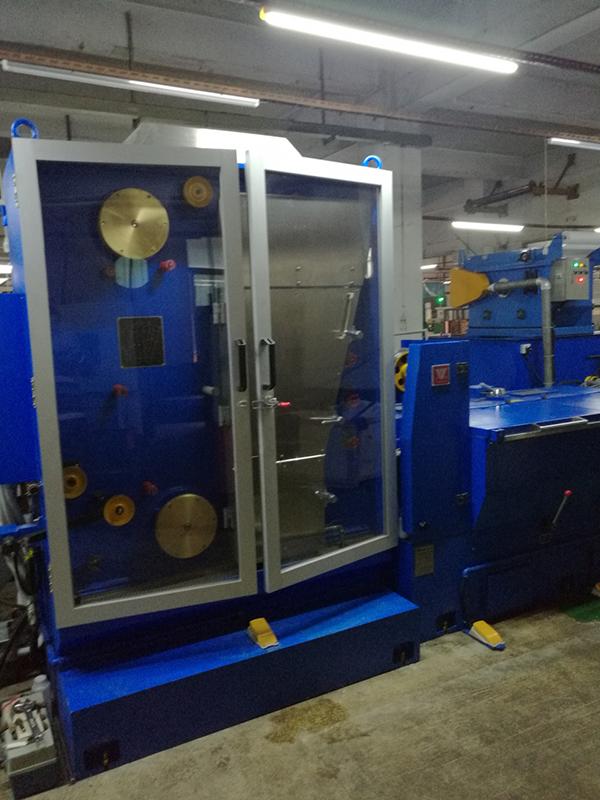

1. ماكينة سحب سلك النحاس L250-21
2. وحدة التلدين TH800
3. المسخن الأولي ذو التردد العالي

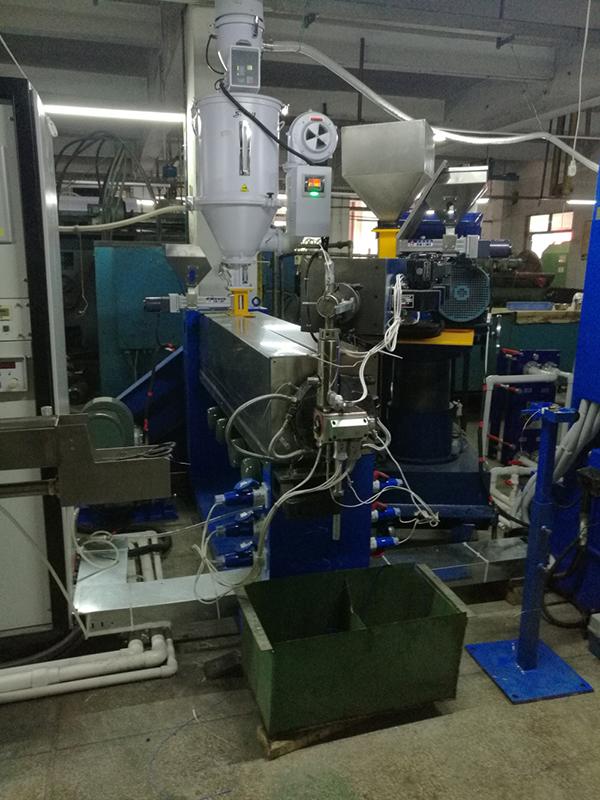

4. ماكينة البثق
5. خلاط مواد إضافة اللون الأوتوماتيكي
6. وحدة بثق الشريط 35 مم
7. خزان الماء

8. وحدة الشد للسلك (رحوية)
9. وحدة تدوير التبريد بالزيت للسحب
10. جهاز اختبار الشرارة
11. جهاز قياس القطر

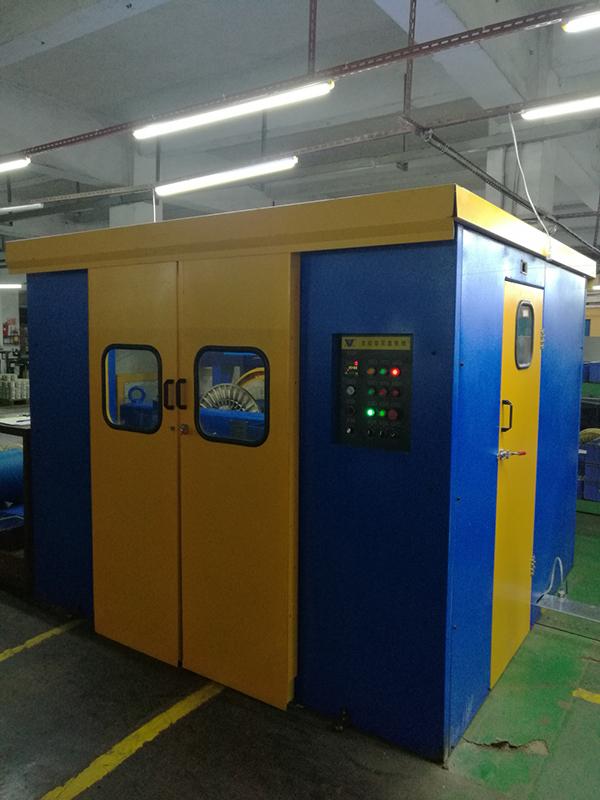

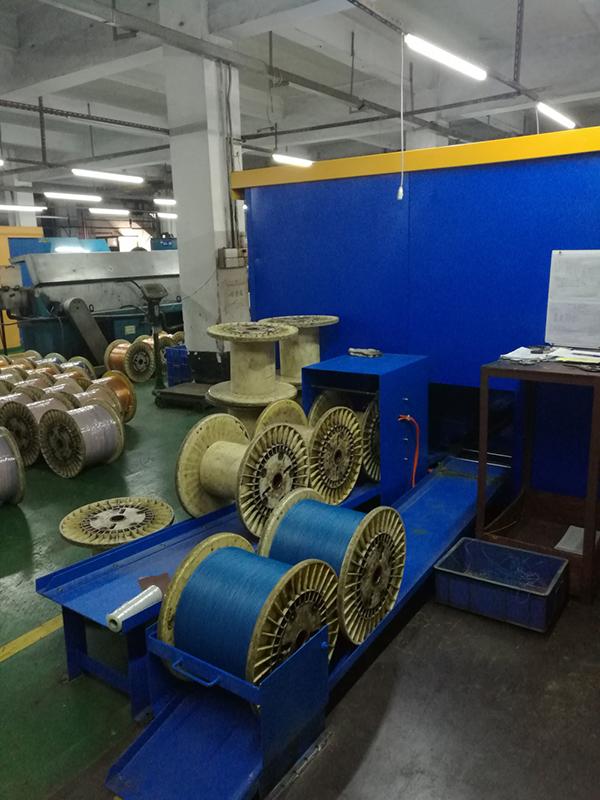

12. جهاز تدوير البكرة المزدوجة الآلي

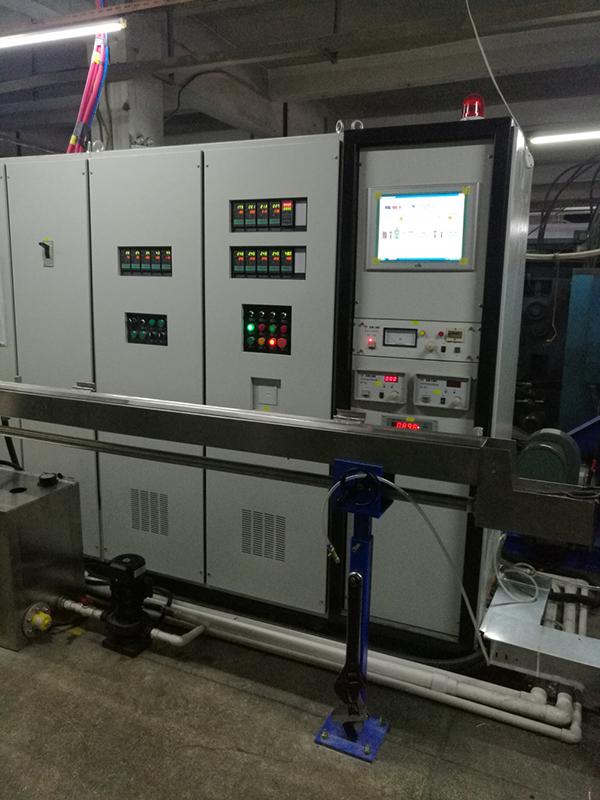

13. نظام التحكم الإلكتروني
