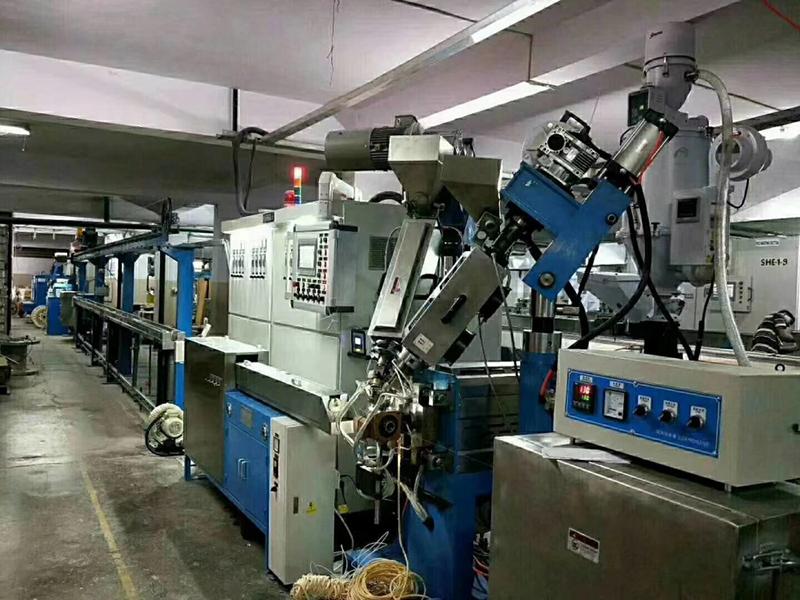

البثق المشترك بثلاث طبقات

تُعد هذه الآلة مناسبة لبثق أسلاك قلب الكابل لكابلات المجموعة السابعة (CAT7 Cable) وكابلات ذات التردد العالي والكابلات الفردية

• المواد المستعملة: رغوة PE (فوم)
• طريقة العزل: بثق مشترك بثلاث طبقات (عازل- رغوة-عازل)
• درجة الرغوة: 35%
• السماحية السعوية: ±1 بيكوفاراد (1PF)
• سماحية قطر السلك: ±0.01
• نسبة الطول إلى القًطر للولب: 1:28
• معدل ضغط اللولب: من 3.0 إلى 3.2
• قُطر الموصل: من 0.15 إلى 1.5 ملم
• السرعى القصوى للخط: 500 متر\دقيقة

1. ماكينة تفكيك الأسلاك موجهة 500 ملم
2. منصة تسوية
3. جهاز تسخين أولي لأسلاك النحاس
4. ماكينة بثق الغلاف الداخلي 30 ملم
5. مكينة بثق المادة الرغوية (PE) 50 ملم
6. ماكينة بثق الغلاف الخارجي 35 ملم
7. رأس التوصيل ( طربوش التوصل)
8. خزان متداخل للماء الدافئ بانتظام

9. حوض تبريد الماء
10. رحوية ( آلة رافعة أو بكرة)
11. مُركم أو مجمع الكابلات
12. جهازاختبار السعة
13. جهاز قياس القُطر
14. جهاز اختبار الشرارة
15. ماكينة حامل الاستقبال ذات بكرة مزدوجة
16. كبينة التحكم الكهربائي
